頻敏變阻器作用于電動機大家都清楚，那頻敏變阻器的主要工作原理，下面帶大家深入了解一下。

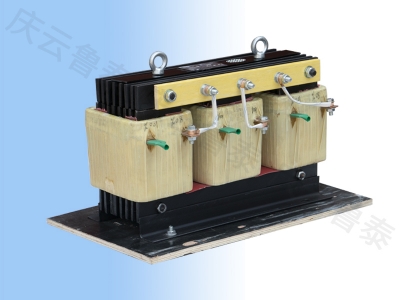

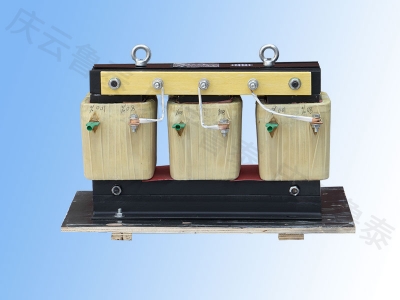

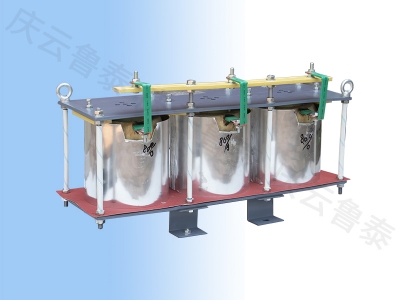

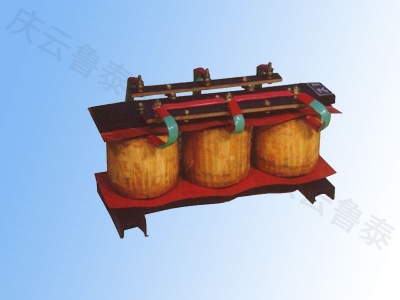

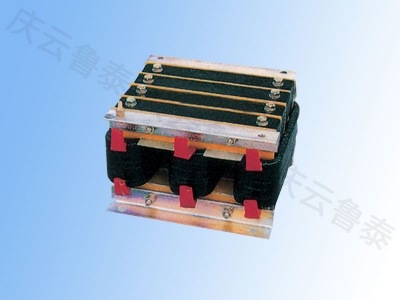

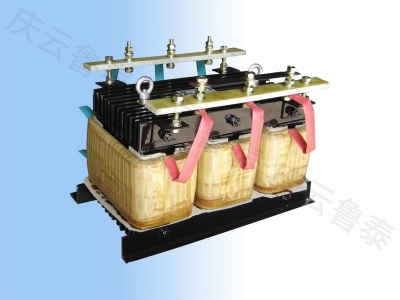

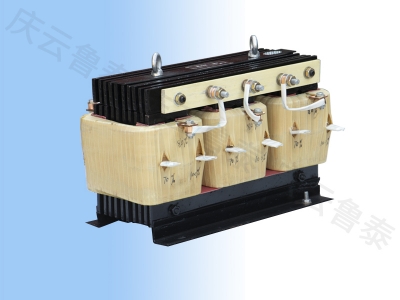

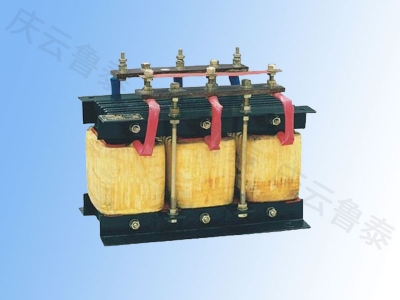

　　頻敏變阻器的工作原理：頻敏變阻器實際上是一個特殊的三相鐵芯電抗器，它有一個三柱鐵芯，每個柱上有一個繞組，三相繞組一般接成星形。頻敏變阻器的阻抗隨著電流頻率的變化而有明顯的變化電流頻率高時，阻抗值也高，電流頻率低時，阻抗值也低。頻敏變阻器的這一頻率特性非常適合于控制異步電動機的啟動過程。啟動時，轉子電流頻率fz 較大。Rf 與Xd 較大，電動機可以獲得較大起動轉矩。啟動后，隨著轉速的提高轉子電流頻率逐漸降低，Rf 和Xf 都自動減小，所以電動機可以近似地得到恒轉矩特性，實現了電動機的無級啟動。啟動完畢后，頻敏變阻器應短路切除。

　　二、啟動電路原理： 啟動過程可分為自動控制和手動控制。由轉換開關SA完成。

　　1、自動控制頻敏變阻器

　　合上空氣開關QF接通三相電源。將SA板向自動位置，按SB2交流接觸器KM1線圈得電并自鎖，主觸頭閉合，動機定子接入三相電源開始啟動。（此時頻敏變阻器串入轉子回路）。此時時間繼電器KT也通電并開始計時，達到整定時間后KT的延時閉合的常開接點閉合，接通了中間繼電器KA線圈回路，KA其常開接點閉合，使接觸器KM2 線圈回路得電，KM2的常開觸點閉合，將頻敏變阻器短路切除，啟動過程結束。線路過載保護的熱繼電器接在電流互感器二次側，這是因為電動機容量大。為了提高熱繼電器的靈敏的度和可靠性，故接入電流互感器的二次側。另外在啟動期間，中間繼電器KA的常閉接點將繼電器的熱元件短接，是為了防止啟動電流大引起熱元件誤動作。在進入運行期間KA常閉觸點斷開，熱元件接入電流互感器二次回路進行過載保護，

　　2、手動控制頻敏變阻器

　　合上空氣開關QF接通三相電源。將SA搬至手動位置。 按下啟動按鈕SB2， 接觸器KM1線圈得電，吸合并自鎖，主觸頭閉合電動機帶頻敏變阻器啟動。待轉速接近額定轉速或觀察電流表接近額定電流時，按下按鈕SB3中間繼電器KA線圈得電吸合并自鎖，KA的常開觸點閉合接通KM2線圈回路，KM2的常開觸點閉合將頻敏變阻器短路切除。 KA的常閉觸點斷開，將熱元件接入電流互感器二次回路進行過載保護。

　　頻敏變阻器自動控制和手動控制的具體流程和原理，兩種方式的方法和原理已經向大家解釋清楚，還有什么問題，歡迎垂詢。
