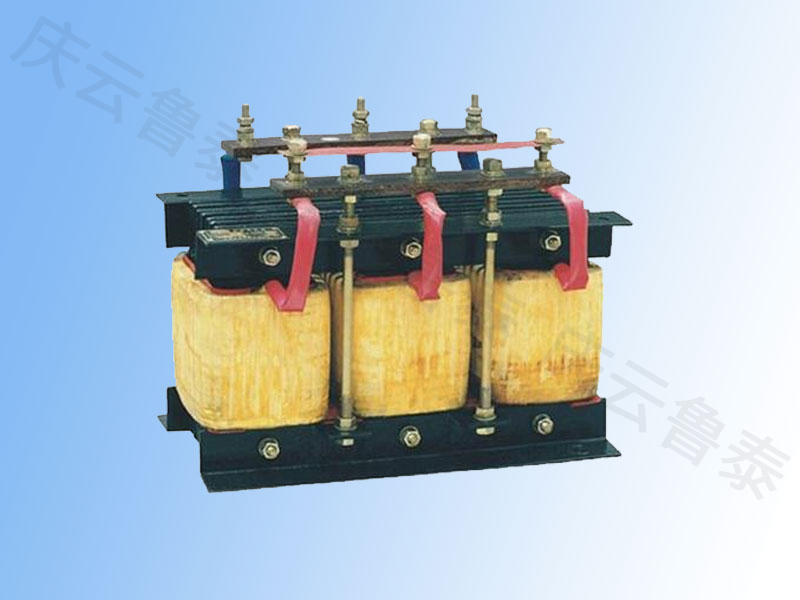

BP3頻敏變阻器的結構與三相電抗器的結構相似。它由3個鐵芯柱和3個繞組組成。 3個繞組以星形連接，并通過滑環和電刷連接到繞線電動機的三相轉子繞組。那么BP3頻敏變阻器有什么用途?您的工作條件是什么?讓我們一起看看。

　　1.目的

　　BP3頻敏變阻器的鐵芯由6-12mm厚的帶氣隙的鋼板制成。當繞組連接到交流電源時，交流磁通在鐵芯中產生較大的渦流損耗，因此鐵芯發熱并消耗能量，從而增加了繞組的等效電阻。這等效于插入一個啟動電阻器Rm，該電阻器會隨轉子電流的頻率而變化，并且基本上反映了渦流損耗。

　　電動機啟動時，其速度非常低，轉子電流頻率f2接近電源頻率f。由于渦流損耗與頻率的平方成正比，因此鐵芯中的渦流損耗非常大，即Rm非常大，這限制了啟動電流并增加了轉矩。隨著電動機速度逐漸增加，滑差率S(f2=Sf)減小，轉子電流的頻率減小，鐵芯的損耗也逐漸減小，即Rm也減小，并逐步消除之后，轉子回路的串聯電阻是相似的。啟動后，轉子繞組短路，并且對BP3頻敏變阻器也從轉子電路中切斷。

　　這種起動方法可使電動機平穩起動，并基本獲得恒定轉矩起動特性。但是，由于回路中存在電感，因此功率因數較低，并且啟動轉矩只能達到最大轉矩的50，因此僅適用于電動機繞組的輕載啟動。

　　2. BP3頻敏變阻器的工作條件可根據工作頻率分為三類：

　　類型1：時頻，每小時100-400次。除了主鉤以外，機械車間中橋式起重機的行走機構中的電動機，爐子中的輥道，拉絲機等，大多數在啟動后立即關閉。

　　類型2：更頻繁，第一個小時內400-600次。除了主吊鉤，行進機構電動機，軋機前后工作輥工作臺以及伸縮輥工作臺之外，冶金軋制車間中的大多數橋式起重機都首先要關閉。

　　類型3：頻繁運行，每小時600-1000次，起吊后，升降臺輥?zhàn)?，壓緊裝置，鋼絲拉拔機，滾動中間輥

　　以上內容向您介紹了BP3頻敏變阻器的使用以及工作條件的知識。閱讀本文后，相信每個人對BP3系列頻敏變阻器產品都有新的了解。如果您想了解更多相關知識，請更多關注我們的動態網站。
